HC开源免费物联网系统配置微耕门禁说明

1.0 说明

在配置门禁之前，我们认为您已经安装部署好了物联网系统，如果需要和物业系统联动，我们也认为您已经部署好了物业系统。
门禁和物联网平台通过udp方式通行，udp端口为20011 需要物联网开放 udp 20011 端口

主要完成功能如下：

1、门禁卡下发门禁；
2、密码下发门禁；密码为业主手机后六位；
3、二维码开门功能；

2.0 设备配置

2.1 配置门禁

首先将二维码刷卡器和门禁接线，如下图所示 二维码刷卡器盒子背面有接线说明，如果没有请咨询微耕厂家

2.2 设置门禁ip信息

向微耕厂家获取设置软件，软件名为：IPCon2015_V2.17.exe，如下图：

3.0 系统配置

3.1 添加门禁设备

打开物联网系统中的门禁下的门禁设备页面，点击添加，如下图：

门禁编码：门禁盒子中有写，或者从2.2设置门禁ip 软件中获取；
门禁名称：根据自行要求取名即可；
IP：可以不填
Mac：可以不填写；
方向：根据门禁 进还是出 设置方向
位置：可以到小区下的设备位置中 添加后这里选择；
门禁厂家：选微耕门禁

3.2 业主人员授权

添加好门禁后，需要和业主关联，这样添加业主或者修改业主时 才会将业主人脸送入门禁中。这里通过门禁菜单下楼栋授权页面设置。
如果此时没有楼栋单元数据可以到房产中添加（如果是和物业系统配合使用，那么可以到物业系统先导入房产信息），页面中选中单元点击授权门禁，如下图：

3.3 查看是否下发设备成功

可以登陆设备查看人脸是否进入到门禁，或者通过门禁下的下发日志查看下发日志

4.0 业主修改门禁卡

在房产下的业主信息页面修改，填写门禁卡号；点击保存后，下发到门禁，并且可以用门禁卡，刷卡测试；

5.0 门禁设置二维码加密密码

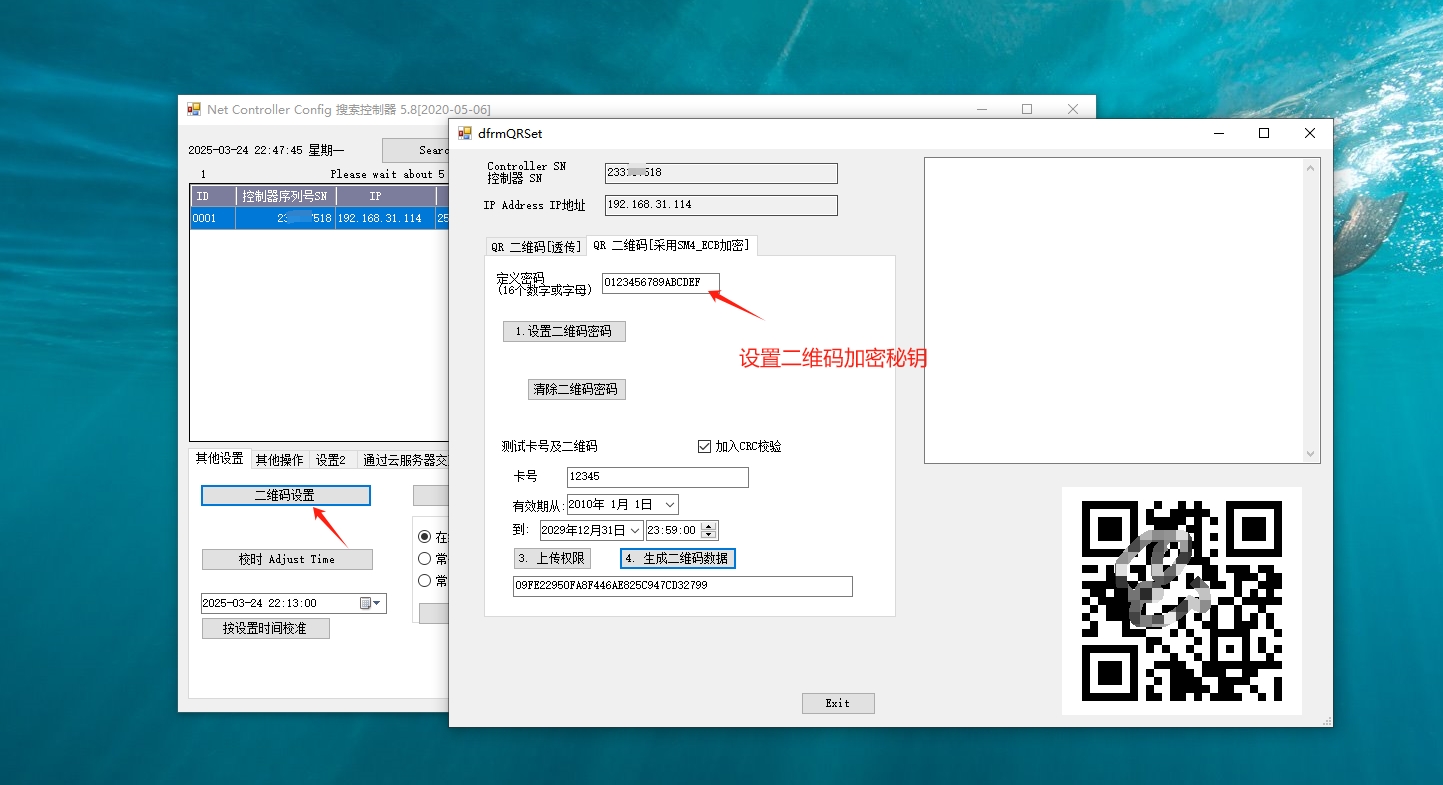

向微耕厂家获取 软件 001-控制器设置V5.8-3.exe ，设置二维码加密秘钥，如下图所示： 由于HC物联网平台在云端，可能会断网考虑所以采用的是离线二维码开门，原理如下：

1、手机调用系统根据微耕二维码生成规则，生成二维码；
2、生成二维码，二维码读卡器读取后，微耕门禁根据二维码规则解码核验；

这里设置密码为0123456789ABCDEF，如果设置为其他的可以在物联网代码中也相应修改；

6.0 业主刷码开门

业主打开业主端，选择开门，如下图：
